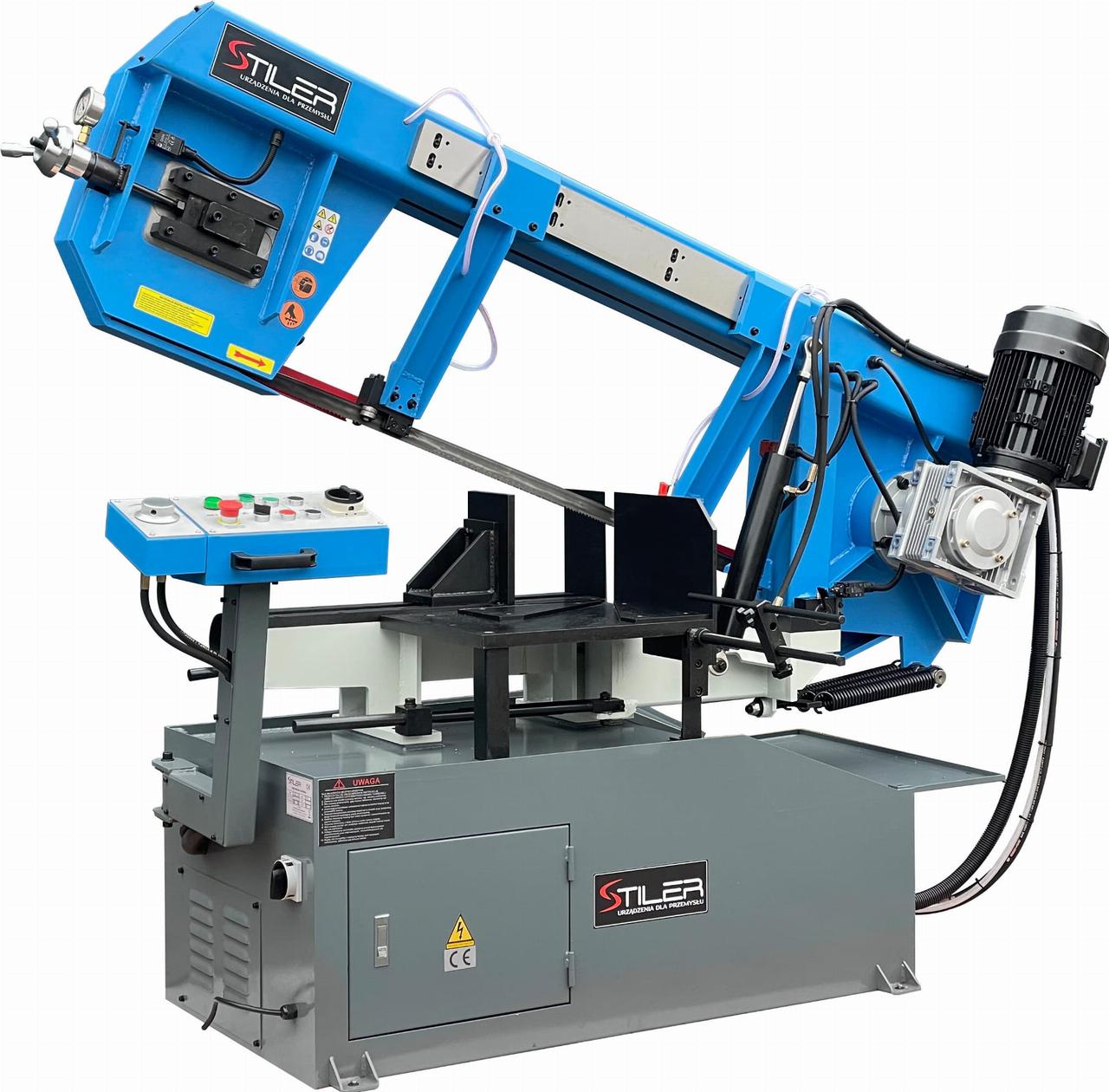

Стрічкова пила для різання металу STILER BS550 GH

Опис

НАПІВАВТОМАТИЧНИЙ СТРІЧКОПИЛЬНИЙ ВЕРСТАТ STILER BS550 GH

У новій моделі використовується напівавтоматичний гідравлічний циліндр, який забезпечує автоматичне підйом пили після завершення пропилу з регульованою висотою ходу.

Зазвичай використовується в слюсарних, виробничих та ремісничих майстернях.

У новій моделі використовується більш потужний трифазний двигун, оснащений додатковими захистами, гідроциліндр нового покоління, що не обслуговується, рідинне охолодження в закритій системі з великим водовідвідним бачком.

Точність і надійність ставлять його на перше місце серед стрічкових пилок з можливістю різання під будь-яким кутом до 60º.

Крім того, напрямні оснащені спеченими карбідами, що забезпечує більшу точність при серійному різанні.

Основні переваги машини: поворот стріли до 60 º, гідроциліндр нового покоління, потужніший двигун 2,8 кВт 400 В, ефективніша система охолодження.

Верстат оснащений розсувними лещатами з швидкозатискним затискачем, що робить заміну вирізаної деталі дійсно оперативною.

Несучі напрямні забезпечують надійний і рівний напрямок стрічки в матеріалі, що розрізається. Крім того, поруч із підшипниками встановлені спечені карбіди, що підвищує точність серійних різів. Великим плюсом є охолодження ріжучої стрічки, розміщеної безпосередньо на напрямній.

Гідравлічний циліндр з безступінчатим регулюванням спуску важеля дозволяє більш точно налаштувати швидкість під оброблюваний матеріал.

Машина оснащена потужним насосом (ОС) з великим баком і зручною ручкою для натягу стрічки.

Швидкість опускання руки легко регулюється на панелі керування.

У комплект входить обмежувач довжини матеріалу, що розрізається разом зі шкалою.

Специфікація:

• Масивна, стійка та вишукана конструкція та рама з масивних зварних сталевих листів забезпечують верстату дуже високу жорсткість та стійкість при різанні, що забезпечує точність різання та довгу безвідмовну роботу. Конструкція та використання відрізної стрічки шириною 34 мм дозволяють повноцінно виконувати багатосерійний розкрій як профілів, так і повних деталей.

• Направляючі ремені оснащені спеціальними пластинами із твердого сплаву та підшипниками. Це дуже впливає на напрям стрічки, термін служби стрічки, прямолінійність, точність і якість різання.

• Швидкість різання регулюється гідроциліндром.

• Машина оснащена потужним насосом, що охолоджує, з великим баком і зручною ручкою для натягу стрічки.

• Швидкість подачі регулюється на панелі керування різака. На вибір пропонуються дві швидкості ріжучої стрічки: 35 та 74 м/хв.

• У нижньому положенні руки (після різання матеріалу) привід ріжучої стрічки та система охолодження автоматично вимикаються.

• Безпека забезпечує огородження різальної стрічки та мікроперемикачі, які зупиняють двигун після завершення циклу різання або відкриття будь-якої з огорож, додатковий захист полягає в автоматичному відключенні різака у разі обриву різальної стрічки.

• Двигун оснащений запобіжниками нового покоління.

• Основа виконана у вигляді жорсткого тіла, звареного із сталевих листів. Усередині є окремий бак охолоджувальної рідини з електронасосом та великий зливний піддон.

• Форма верхньої частини основи являє собою ванну для зливу охолоджуючої рідини та уловлювання стружки, що утворюється при різанні матеріалу.

• До основи кріпиться сталевий будівельний стіл з поворотним важелем та панеллю керування на окремій підставці.

• У процесі різання основним різальним рухом є переміщення ріжучої стрічки та опускання важеля.

• Швидкість опускання руки (швидкість різання) регулюється гідроциліндром.

• Привід від двигуна до шківа, що приводить в рух ремінь, передається за допомогою черв'ячно-ременної передачі, що не обслуговується.

Технічні дані:

Діапазон різання:
